H / Doppel-H-Rippenrohre (TYPEN ", Doppel-S")
Stahl H Paare parallel geformter Stahlrippen werden unter sehr sorgfältig kontrollierten Bedingungen mit der Oberfläche der einzelnen Druckrohre (Rohre) verschweißt. Die Spezialschweißmaschine gewährleistet eine sehr genaue Indexierung über die gesamte Länge der Rohre (Rohre) und eine exakte parallele Befestigung.

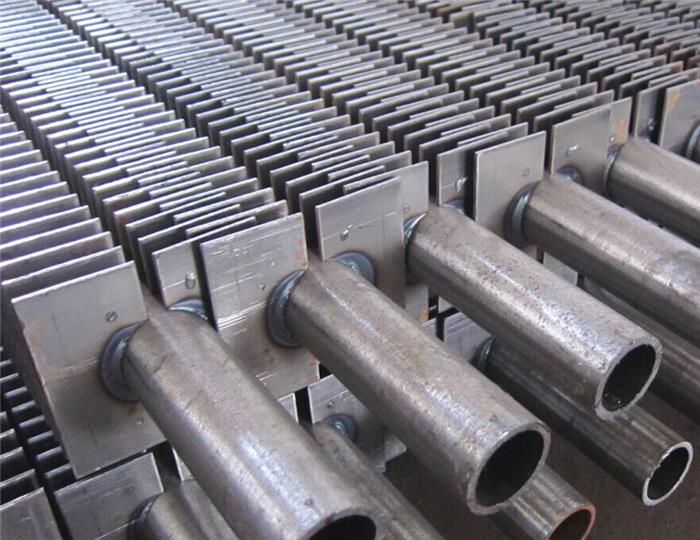

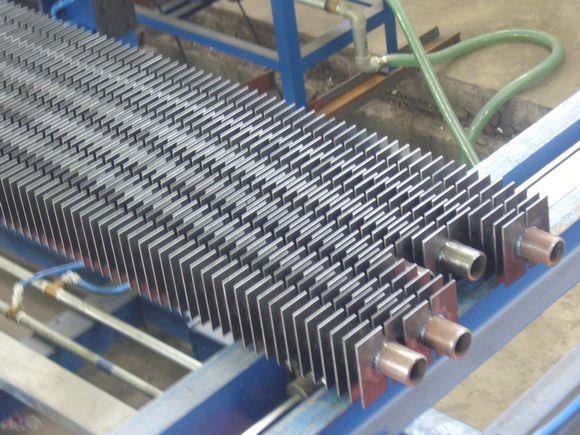

Doppel-H h, Doppel-H / Doppel-H-Rippenrohre
Eine Entwicklung der Einzelrohr- (Rohr) -Version, die 'Doppel-H'-Konstruktion, hat die Stahlrippen, die gleichzeitig an zwei Rohren angeschweißt sind. Bei Anwendungen mit saubereren Gasen kann die Verwendung von "Double H" die Anzahl der erforderlichen Halterungen aufgrund seiner Eigensteifigkeit reduzieren.
H / HH Rippenrohre
AnwendungEs ist weit verbreitet für Wärmetauscher, Klimaanlage, Kühlschrank, Economizer
Und andere Teile der Wärmetechnik.
Material des Basisrohrs Kohlenstoffstahl, legierter Stahl, Aluminium oder rostfreier Stahl
Material der Flossen Kohlenstoffstahl, legierter Stahl oder rostfreier Stahl
Art der BasisrohrSeamless, geschweißt
Art der FlossenH, HH
OD der Basisrohre15mm-219mm
WT der Basisrohre 1,5-6mm
Höhe der Flossen 8mm-30mm
WT der Finnen0.5mm-3.0mm
Steigung der Flossen 2.0mm-20mm
Länge des leeren Bereichs nach Kundenwunsch.
Länge der Rippenrohre ≤ 23m
H / HH Rippenrohre.
Anwendung
Es ist weit verbreitet für Wärmetauscher, Klimaanlage, Kühlschrank, Economizer
und andere Teile der Wärmetechnik.
Material des Basisrohrs Kohlenstoff- und legierter Stahl oder rostfrei
Material der Flossen Carbon & Legierter Stahl
Art des Basisrohrs Seamlesss, geschweißt
Art der Flossen H oder Doppel H
OD der Basisrohre 15mm-219mm
WT der Basisrohre 1,5-6mm
Höhe der Flossen 8mm-30mm
WT der Flossen 0.6mm-3.0mm
Steigung der Flossen 2.5mm-20mm
Länge der leeren Fläche nach Kundenwunsch.
Länge der Rippenrohre ≤23m
Konfigurationen
Als allgemeine Richtlinie gilt, dass der Abstand der Rohr- (Rohr-) Zentren gewöhnlich im Bereich des 2-3-fachen der Rohre (Rohre) O / Dia liegt.
. Rohre (Rohre) O / Dia. [OD] mm - 31.8 bis 57.2
. Rohre (Rohre) Länge [L] Meter - Bis einschließlich 18 Meter
. Vertikale Zentren [V] mm - 65 bis 133
. Horizontale Mitten [H] mm - 65 bis 178
. Flossenstärke [t] mm - 2.0, 2.5, 3.0 (bestimmte Flossenformen können 1,5 mm dickes Material sein)
. Fin-Dichte [P] mm - Minimum 10 mm, dh 100 Flossen pro Meter (FPM)
. Flossenform - Über 75 Flossenformen als Standard, mit neuen Flossenformen, die ständig entwickelt werden.
Maßgeschneiderte Flossenformen werden hergestellt, um der Design-Anwendung zu entsprechen, wo dies möglich ist.
Basisrohre (Rohre) Material
In der Regel Carbon, Corten, niedrig legierte Stähle.
Tubes Qualität / Art kann kalt gezogen nahtlose [CDS], heiß fertig nahtlose [HFS], elektrische Widerstand geschweißt [ERW].
Flossenmaterial
Kohlenstoffstahl warmgewalzt [HR4], korrosionsbeständige Stähle wie Corten.
Herstellungsprozess
Quadratische oder rechteckige Lamellen sind an ein oder zwei Stahlbasisrohre geschweißt. Wir nennen es H und HH oder Doule H Fin Type Tubing.
Anwendungen
1. Economizer;
2. Wärmetauscher;
3. Schiffskessel.
Basisrohrdurchmesser 25mm-73mm
Basisrohrwandstärke 3,0 mm-6,0 mm
Fin Dicke 1,5 mm-4,0 mm
Finnenabstand 9.0mm-30.0mm
Flossenhöhe 15,0mm-45,0mm
Basisrohrmaterial: Edelstahl, Kohlenstoffstahl, Legierung, Nickel usw.
Rippenmaterial: Kohlenstoffstahl, rostfreier Stahl, Legierung etc.
